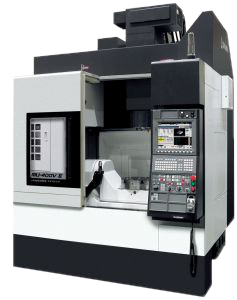

Okuma MU-400V II

Nová generace pětiosých frézovacích center MU přináší inovace do přesnosti v pětiosém obrábění. Stroje řady MU jsou inteligentní multifunkční obráběcí stroje. Vždy o sekundu rychlejší, o mikron přesnější a současně produktivní. Dokonalá symbióza mechaniky stroje s pohony, řízením a odměřováním Okuma.

Stabilní, přesná a rychlá výroba

Stroje řady MU dosahují vysoce přesných povrchů díky vysoce tuhé konstrukci stroje. MU-400V II má otočný stůl i kolíbku polohovánu pomocí hypoidního převodu, které oproti šnekovému převodu má vyšší účinnost, menší hlučnost a je kompaktnější.

Vliv na dosažení vyšších přesností má také vysoce přesné indexování os (A/C: ±4 sec, opakovatelnost A/C: ±1 sec).

Kvalitní povrch je také dosahován díky rozsáhlé softwarové podpoře.

• High Speed Contouring Super-Nurbs (standard): NC funkce pro získání vysoké přesnosti a vysoké kvality povrchů tvarových ploch.
• Tool center point control manual feed (standard): Funkce která uchovává polohu bodu nástroje vzhledem k obrobku i při manuálním otáčení stolu.
• Table origin coordinate manual feed (standard): Funkce která umožňuje natáčení souřadného systému spolu s polohováním otočné osy stolu.
• Tool center point control II (standard): Dráha bodu nástroje která je požadovaná pro obrábění, bude současně zahrnovat řízení osy A i C.
• Tool tilt compensation (opce): Funkce která zajištuje kompenzaci náklonu nástoje při obrábění tvarových ploch. Funkce tak zajištuje stabilní posuv, to má za následek lepší povrch a kratší čas obrábění.

Vysoký úběr materiálu

• Hrubování stopkovou frézou: 602 cm³ /min (materiál S45C)
• Hrubování čelní frézou: 504 cm³/min (materiál S45C)

Vyšší produktivita

• Automatické měření nástroje i při upnutém polotovaru (opce)
• Automatická výměna palety: možnost externího upínání polotovaru při obrábění (opce)
• Možnost volby velikosti zásobníku nástrojů (32 až 234 nástrojů)
• Integrovaná rotační spojka v rotačním stole s až osmi porty pro hydraulické aplikace (opce)

Hi-tech mechatronické prvky

• Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
• Machining Navi M-i (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém automaticky mění otáčky vřetena.
• Thermo Friendly Concept (standard) - Teplotní korekce stroje zajišťují vysokou přesnost obrábění i v neklimatizovaných prostorech (TAS-S Thermo Active Stabilizer - Spindle, TAS-C Thermo Active Stabilizer - Construction).

Pro zvýšení přesnosti obrábění přichází Okuma s novým systémem 5-Axis Auto Tuning System (opce) pro jednodušší nastavení korekcí stroje.

• Automatické opravení geometrických chyb je rychlé a může ho provést každý. Přesnost pětiosých strojů se měří s přesností méně než 10 minut pro získání maximálního přesnosti.
• Na pětiosém stroji se může vyskytovat 11 typů chyb, nyní mohou být všechny nastavovány naráz pouze oťukáním referenční koule dotykovou sondou.

CAS - Collision Avoidance System (opce)

Systém zabraňující kolizím v automatickém nebo manuálním režimu, poskytuje ochranu stroje před chybou programátora nebo operátora.

Stroj zcela pod kontrolou

Řídicí systém s dotykovou obrazovkou OSP-P300MA je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.

Tato verze systému má vyladěno ovládání, aby urychlovalo a lépe vyhovovalo práci obsluhy. Nováček i profesionál má stroj vždy zcela pod kontrolou. Stačí vybrat jedno ze tří hlavních prostředí (nastavení/programování/nástroje), a pak se jen dotýkat obrazovky.

Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
