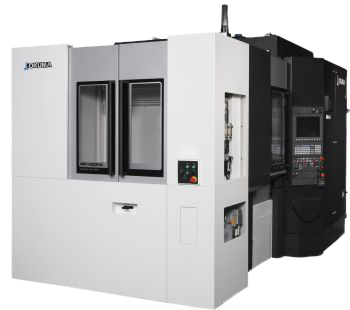

Okuma Space Center MA-400HA

Space center MA-400HA jsou čtyřosá vodorovná obráběcí centra s rotační výměnou palet stabilně dosahující vysoké přesnosti, spolehlivosti a produktivity. Tyto stroje pro výkonnostní obrábění se vyznačují velkým pracovním prostorem, rychlými posuvy a nízkými provozními náklady díky delším servisním intervalům vřetena, snadnější údržbě a vynikajícímu systému mazání.

Produktivita

Díky lehčímu stojanu a silnějším motorům na osách v kombinaci s kuličkovými šrouby ø 45x25 uloženými ve vyztužených konzolách lze dosáhnout ve všech osách rychloposuvu 60 m/min a zrychlení 0,7 G.

Vedlejší časy redukuje rychlá výměna nástroje 1,3 sec (3,0 sec tříska-tříska). Standardní zásobník pro 30 nástrojů lze volitelně rozšířit až na 198 nástrojů (opce). Výměna palety trvá 7 sec. Rotační systém výměny 2 palet lze rozšířit na systém s 6/10/12 paletami nebo pružný výrobní systém pro více strojů (opce).

Podle účelu použití (obráběného materiálu) lze volit z široké nabídky vřeten

• Standardní: 8.000 ot/min; 15/11 kW; 270 Nm
• Širší rozsah: 15.000 ot/min; 26/18,5 kW; 199 Nm
• Vysokorychlostní: 25.000 ot/min; 15/11 kW; 29 Nm a 35.000 ot/min; 15 kW; 4 Nm
• ALU – vysokorychlostní: 20.000 ot/min; 30/22 kW; 57 Nm

Přesnost

Thermo-Friendly Concept je technologie kontroly teplotních deformací zahrnující mechanickou strukturu stroje, krytování, chlazení a aktivní teplotní kompenzaci. Díky ní jsou všechny klíčové komponenty rozměrově stabilní i při změnách okolní teploty a je možné vynechat zahřívací cyklus.

Bez kompenzace způsobí zvýšení okolní teploty o 8°C rozdíl 8 μm (změřeno na MA-400HA během 24 hod).

• vyztužené konzoly uložení kuličkových šroubů
• chlazení konzoly motoru Y-osy; lze chladit také šroub (opce)
• přesné polohování palety díky kuželovým upínačům
• indexování stolu 1°; časy 90°/180°: 1,2 / 1,5 sec
• indexování stolu 0,001° (opce); časy 90°/180°: 1,4 / 1,7 sec
• ložiska vřetena symetricky chlazena olejem ve dvojitém plášti
• vysoce tuhé lože ustavené pouze na třech bodech pro snadnou instalaci a stabilně vyšší přesnost

Prvky a technologie pro úsporu energie

Použitím pokročilého systému mazání je dosaženo 50 % úspory oleje v porovnání s předchozí verzí stroje.

Příjemná práce

• Stroj je vybaven stropními dveřmi nad pracovním prostorem pro přímé naložení obrobku.
• Efektivní odvod třísek ze stroje zajišťuje spirálový dopravník (pod výměnou palet) a článkový dopravník (skrz lože pod stojanem) izolovaný od struktury stroje.
• Oplach třísek zamezuje shromažďování třísek v pracovním prostoru stroje.
• Řídicí systém OSP-P300M je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
• Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
• Snadno ovladatelný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
• Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.

Hi-tech mechatronické prvky

• Hi-Cut Pro – nastaví rychlosti a zrychlení pro ostřejší hrany a plynulejší zaoblení
• Hi-G Control – nastaví zrychlení a zpomalení pohonů os pro omezení vibrací a rychlejší
• Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
• Machining Navi M-i (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém automaticky mění otáčky vřetena.
• Collision Avoidance System (opce) – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
• Advanced One-Touch IGF (opce) – Jedna obrazovka ukazuje aktuální pozici, 3-D simulaci, seřizovací listy (možnost importu z Excelu) a další. Snižuje se nutnost přepínání obrazovek a pohybů kurzorem. Vytvářet program a editovat další operace je možné přímo z listu procesu. Obsluha je snadná a odpadá nutnost pamatovat si G a M kódy.
• One Touch Spreadsheet (opce) – umožňuje použít tabulky programu Excel přímo v systému.
