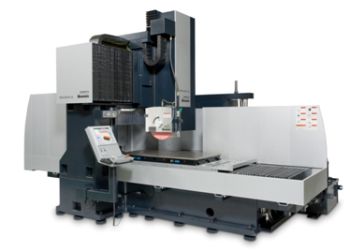

Dvoustojanová CNC řízená rovinná a profilová bruska ACC-208CH-iQ

Tuhost a přesnost

• Rozhodující uzly stroje vykazují vysokou statickou i dynamickou tuhost a vynikající tlumicí vlastnosti
• Všechny prvky mají vysokou teplotní stabilitu
• Výkonný přímý náhon brusného kotouče vyváženým motorem se spojkou tlumící vibrace
• µm přesnost díky nejvyšší geometrické přesnosti lože stroje
• Přesná vedení s vynikajícím tlumicím efektem:
  Svisle: (Y) Lineární vedení
  Podélně: (X) dvojité-V s teplotním vyrovnáváním
  Příčné: (Z) Lineární vedení
• Brusné vřeteno montováné v bezúdržbovém kartridži s předepnutými bezvůlovými válečkovými ložisky

Řídicí systém a programování

• Řídicí systém s dotykovou obrazovkou a barevnou grafikou trvale detekuje okamžitou polohu na každé ose a používá snadno ovladatelný obrázkový software umístěný na natáčecím ovládacím panelu
• Řízený přísuv a příčný posuv pomocí AC servomotorů
• NC-řízené broušení povrchů a boků v rozdílných výškách
• Programovatelné orovnávání s kompenzací
• Programovatelné hodnoty posuvů
• Funkce automatického zápisu polohy (TEACH-IN) pro všechny osy (počátek, konec, bod obratu atd.)
• Interval orovnávání je programovatelný a je součástí automatického brousicího cyklu
• Rozměrová kompenzace - umožňuje obsluze provádět korekci programovaných rozměrů

Snadná obsluha

• Automatické najetí do parkovací polohy pro nakládání/vykládání na konci cyklu
• Elektronické ruční kolečko pro příčný posuv a svislý přísuv
• Přerušení funkce orovnání - umožňuje obsluze přerušit brousicí cyklus a zařadit orovnávací proces dle potřeby
• Přídavné orovnání může být aktivováno ručně
• Automatický zapichovací cyklus (hrubování) následovaný plošným přebroušením (zkracuje broušení až o 50%)
• Hydraulické řízení rychlosti podélného zdvihu z ovládacího panelu
• Brusné vřeteno vybavené měničem otáček
• Bruska může být použitá i jako konvenčí stroj pro zcela manualní broušení
• Ovládací prvky jsou ergonomicky uspořádané
