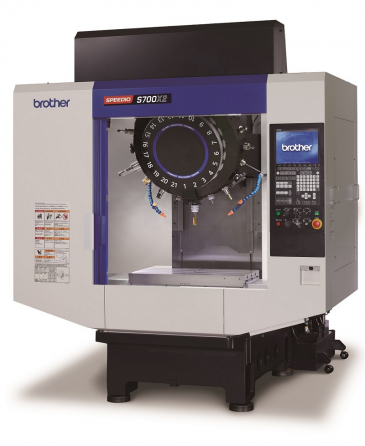

SPEEDIO S700X2
kat. číslo: S700X2
Kompaktní vysokorychlostní obráběcí centrum s křížovým stolem
Koncepce
Konstrukce stroje vychází z pohybu křížového stolu v osách X/Y a vřeteníku s bubnovým zásobníkem pohybujícím se v ose Z. Bubnový zásobník pojme 14 (volitelně 21) nástrojů s upínacím kuželem #30 (BT30, volitelně BBT30 - BigPlus). Oproti předcházející řadě byla zvýšena tuhost stroje v ose Z o 15%.
Vřeteno je nabízeno v několika variantách: standardně 10.000 ot/min (40 Nm), volitelně 10.000 ot/min se zvýšeným krouticím momentem až 92 Nm (High Torque - HT), 16.000 ot/min a 27.000 ot/min. Jako opce je dodáváno chlazení středem (s výjimkou vřetene 27.000 ot/min).
Díky velice rychlé výměně nástroje (tříska-tříska za 1,3 s, tj. zastavení vřetene z 10.000 ot/min – výměna nástroje – roztočení na 10.000 ot/min) a vysokým posuvům (50 m/min) je stroj vhodný pro produktivní obrábění.
Stroj je vybaven řídicím systémem C00 umožňující jak programováni v jazyce EIA/ISO, tak i ve vlastním dialogovém jazyce. Řídicí systém také umožňuje simultánní řízení až 5 os (X, Y, Z a dvou os rotačního stolu A, B). Stroj je standardně vybaven teplotní kompenzací na všech osách X, Y a Z bez vlivu na celkový čas obrábění. Hlavní novinkou systému C00 je monitorování stavu stroje přes webový prohlížeč, možnost přenášet velké programy vysokou rychlostí z/do stroje, monitorování průběhu krouticího momentu, zvýšení kapacity paměti pro programy a databázi nástrojů na 100 MB (volitelně 500 MB), zvýšení max. počtu programů na 4000, monitorování pravidelné údržby stroje.
Řada SPEEDIO je vybavena vylepšenými algoritmy pro 3D obrábění (High Acuracy Mode B1, volitelně B2), které umožňují rychlejší a přesnější obrábění 3D ploch. Pomocí 6ti M-kódů je možné volit mezi nejrychlejším a méně přesným obráběním až k vysoce přesnému a pomalejšímu obrábění. Plochy jsou vyhlazenější a přesto rychleji obrobené než u předcházejících modelů.
Pro snadnější přenos programů a nástrojových dat lze využít USB nebo Ethernet rozhraní.
Stroje řady SPEEDIO jsou šetrné vůči životnímu prostředí, výrazně snížily spotřebu energie díky šetřícím funkcím jako např. automatické vypínání čerpadel chlazení, osvětlení, standby mode, a dokonce vypnutí celého stroje, pokud se přednastavenou dobu na stroji nic neděje.
Možnosti obrábění
| Vřeteno | Slitina hliníku | Šedá litina | 12 050 | |
| Vrtání | 10.000 | ø32; 0,2 mm/ot | ø28; 0,15 mm/ot | ø25; 0,1 mm/ot |
| 10.000 HT | ø40; 0,2 mm/ot ø30; 0,7 mm/ot |
ø34; 0,15 mm/ot ø26; 0,4 mm/ot |
ø30; 0,15 mm/ot ø26; 0,25 mm/ot |
|
| 16.000 | ø24; 0,2 mm/ot | ø22; 0,15 mm/ot | ø18; 0,1 mm/ot | |
| 27.000 | ø20; 0,2 mm/ot | ø19; 0,15 mm/ot | ø18; 0,1 mm/ot | |
| Závitování | 10.000 | M27x3 | M24x3 | M16x2 |
| 10.000 HT | M39x4 | M33x3,5 | M27x3 | |
| 16.000 | M22x2,5 | M18x2,5 | M14x2 | |
| 27.000 | M22x2,5 | M18x2,5 | M12x1,75 | |
| Frézování | 10.000 | 960 cm3/min 100 x 3,2 x 3000 |
137 cm3/min 40 x 6 x 573 |
100 cm3/min 40 x 5,2 x 484 |
| šířka x hl. x posuv [mm x mm x mm/min] |
10.000 HT | 1700 cm3/min 100 x 5,7 x 3000 |
137 cm3/min 40 x 6 x 573 |
100 cm3/min 40 x 5,2 x 484 |
| 16.000 | 660 cm3/min 100 x 2,2 x 3000 |
73 cm3/min 40 x 3,2 x 573 |
48 cm3/min 40 x 2,5 x 484 |
|
| 27.000 | 600 cm3/min 100 x 2 x 3000 |
45 cm3/min 40 x 6 x 573 |
24 cm3/min 40 x 1,2 x 484 |
Vysokorychlostní obráběcí centrum SPEEDIO je nabízeno v typových řadách lišících se rozsahem pojezdu v ose X (typ S300X2: X = 300 mm, typ S500X2: X = 500 mm, typ S700X2: X = 700 mm).
