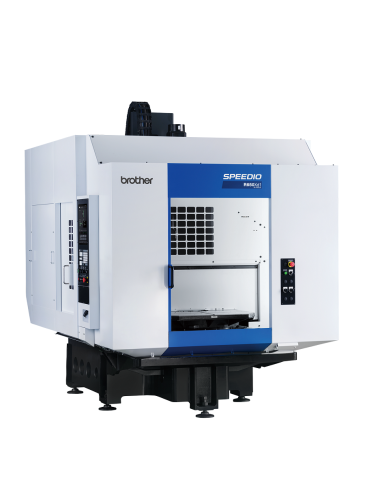

SPEEDIO R650Xd1
kat. číslo: R650Xd1
vysokorychlostní vrtací, frézovací a závitovací centrum s dvoupaletovým výměníkem
Koncepce
Jedná se o vysokorychlostní obráběcí centrum s pohyblivým stojanem, řetězovým zásobníkem pro 14 (22, 28, 40) nástrojů s upínacím kuželem #30 BBT a otočným stolem (Quick Turn Table), ten má velmi nízký čas výměny palety (za 3,1 s, při zatížení stolu 200 kg na jedné straně). Také díky velice rychlé výměně nástroje (tříska-tříska za 1,4 s, tj. zastavení vřetene z 10.000 ot/min – výměna nástroje – roztočení na 10.000 ot/min), vysokým posuvovým rychlostem (50 m/min) a schopností simultánní výměny nástroje při polohování otočného stolu a přídavných os, je stroj vhodný pro produktivní obrábění.
Stroj je vybaven řídicím systémem CNC-D00 umožňující jak programováni v jazyce EIA/ISO, tak i ve vlastním dialogovém jazyce. Řídicí systém také umožňuje řízení až 5 os, včetně dvou os rotačního stolu. Stroj je vybaven teplotní kompenzací na všech osách X, Y a Z bez vlivu na celkový čas obrábění. Hlavní novinkou systému D00 je monitorování stavu stroje přes webový prohlížeč, možnost přenášet velké programy vysokou rychlostí z/do stroje, monitorování průběhu krouticího momentu, zvýšení kapacity paměti pro programy a databázi nástrojů na 500MB (volitelně 4GB), zvýšení max. počtu programů na 4000, monitorování pravidelné údržby stroje.
Řada SPEEDIO je vybavena vylepšenými algoritmy pro 3D obrábění (High Acuracy Mode B1, volitelně B2), které umožňují rychlejší a přesnější obrábění 3D ploch. Pomocí 6ti M-kódů je možné volit mezi nejrychlejším a méně přesným obráběním až k vysoce přesnému a pomalejšímu obrábění. Plochy jsou vyhlazenější a přesto rychleji obrobené než u předcházejících modelů.
Stroje R650Xd1 umožňují volitelné zvětšení průměru otočného stolu ze základních 1250 mm na 1300 mm, zvětšení výšky nad stolem ze základních 350 mm na 450 mm, dále také umožňuje větší zatížení stolu ze základních 200 kg až na 300 kg, potom je však nutné počítat s delším časem výměny palet.
Oproti předchozí řadě byla zvýšena tuhost stroje v ose X přibližně o 15%, v ose Z o 10% a tuhost stolu o 30%.
Vřeteno je nabízeno v několika variantách: standardně 10.000 ot/min (40 Nm, 18,9 kW), volitelně 10.000 ot/min se zvýšeným krouticím momentem až 92 Nm/26 kW (High Torque - HT) a 16.000 ot/min. Jako opce je dodáváno chlazení středem.
Pro snadnější přenos programů a nástrojových dat lze využít USB nebo Ethernet rozhraní.
Stroje řady SPEEDIO jsou šetrné vůči životnímu prostředí, výrazně snížily spotřebu energie díky šetřícím funkcím jako např. automatické vypínání čerpadel chlazení, osvětlení, standby mode, a dokonce vypnutí celého stroje, pokud se přednastavenou dobu na stroji nic neděje. Tímto způsobem snížily spotřebu energie na 15% oproti předchozímu modelu.
Možnosti obrábění
| Vřeteno | Slitina hliníku | Šedá litina | 12 050 | |
| Vrtání | 10.000 ot/min | ø32; 0,2 mm/ot | ø28; 0,15 mm/ot | ø25; 0,1 mm/ot |
| 10.000 HT | ø40; 0,2 mm/ot ø30; 0,7 mm/ot |
ø34; 0,15 mm/ot ø26; 0,4 mm/ot |
ø30; 0,15 mm/ot ø26; 0,25 mm/ot |
|
| 16.000 | ø24; 0,2 mm/ot | ø22; 0,15 mm/ot | ø18; 0,1 mm/ot | |
| Závitování | 10.000 | M27x3 | M24x3 | M16x2 |
| 10.000 HT | M39x4 | M33x3,5 | M27x3 | |
| 16.000 | M22x2,5 | M18x2,5 | M14x2 | |
| Frézování | 10.000 | 960 cm3/min 100 x 3,2 x 3000 |
128 cm3/min 40 x 5,6 x 573 |
81 cm3/min 40 x 4,2 x 484 |
| šířka x hl. x posuv [mm x mm x mm/min] |
10.000 HT | 1700 cm3/min 100 x 5,7 x 3000 |
128 cm3/min 40 x 5,6 x 573 |
81 cm3/min 40 x 4,2 x 484 |
| 16.000 | 660 cm3/min 100 x 2,2 x 3000 |
73 cm3/min 40 x 3,2 x 573 |
48 cm3/min 40 x 2,5 x 484 |
