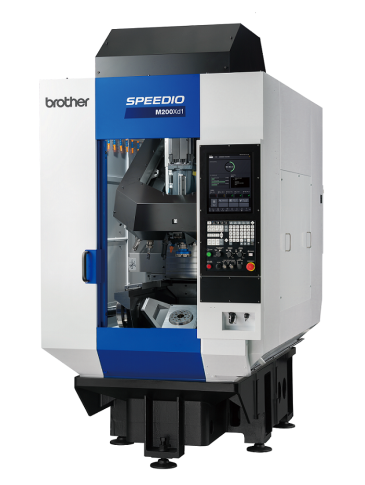

SPEEDIO M200Xd1

výrobce: Brother
kat. číslo: M200Xd1
Multifunkční vysokorychlostní soustružnicko-frézovací obráběcí centrum

Koncepce

Konstrukce stroje je podobná jako u pětiosých svislých center kolébkového typu. Kolébka (osa A) se naklápí v rozsahu 150°. Díky ose C, která se může otáčet až 2000 ot/min je na stroji možné i soustružení. Vřeteno se pohybuje v osách X, Y a Z a má 10.000 ot/min (40 Nm), jako opce 16000 ot/min a  chlazením středem.



Řetězový zásobník pojme 22 nástrojů (opce 28) s upínacím kuželem #30 (BBT30). Díky velice rychlé výměně nástroje (tříska-tříska za 1,4 s, tj. zastavení vřetene z 10.000 ot/min – výměna nástroje – roztočení na 10.000 ot/min) a vysokým posuvům (50 m/min) je stroj vhodný pro produktivní obrábění.



Stroj je vybaven řídicím systémem D00 umožňující programováni v jazyce EIA/ISO. Řídicí systém také umožňuje řízení až 5 os (X, Y, Z a dvou os rotačního stolu A, B). Stroj je standardně vybaven teplotní kompenzací na všech osách X, Y a Z bez vlivu na celkový čas obrábění. Hlavní novinkou systému D00 je monitorování stavu stroje přes webový prohlížeč, možnost přenášet velké programy vysokou rychlostí z/do stroje, monitorování průběhu krouticího momentu, zvýšení kapacity paměti pro programy a databázi nástrojů na 500MB (volitelně 3GB), zvýšení max. počtu programů na 4000, monitorování pravidelné údržby stroje.



Řada SPEEDIO je vybavena vylepšenými algoritmy pro 3D obrábění (High Acuracy Mode AIII), které umožňují rychlejší a přesnější obrábění 3D ploch. Pomocí 6ti M-kódů je možné volit mezi nejrychlejším a méně přesným obráběním až k vysoce přesnému a pomalejšímu obrábění. Plochy jsou vyhlazenější a přesto rychleji obrobené než u předcházejících modelů.



Pro snadnější přenos programů a nástrojových dat lze využít USB nebo Ethernet rozhraní.



Stroje řady SPEEDIO jsou šetrné vůči životnímu prostředí, výrazně snížily spotřebu energie díky šetřícím funkcím jako např. automatické vypínání čerpadel chlazení, osvětlení, standby mode, a dokonce vypnutí celého stroje, pokud se přednastavenou dobu na stroji nic neděje.





Obrábění duralu
