Zvýšení krouticího momentu vřeten Brother

BrotherVysokorychlostní vrtací, frézovací a závitovací centra japonského výrobce Brother jsou do Evropy nejčastěji dodávána s upínacím rozhraním vřetene typu ISO30. Nejedná se ovšem o pouhou zmenšeninu vřetene s větším upínacím rozhraním, naopak vřetena Brother jsou od počátku konstruována výlučně pro upínací kužely menších rozměrů.

Celá pohonná jednotka tak vykazuje výjimečné parametry zejména z hlediska svojí dynamiky (zrychlení na maximální otáčky, zastavení a reverzace) a průběhu krouticího momentu v závislosti na otáčkách.

Pohon standardní vřetenové jednotky Brother s maximálními otáčkami 10 000 ot/min je schopen udržet konstantní krouticí moment až do 5000 ot/min a následný pokles krouticího momentu je výrazně pozvolnější než jak jsme tomu byli zvyklý u většiny vřeten s rozhranním ISO40.

Důsledkem jsou jednak výborné vlastnosti při osových operacích (vrtání, závitování) a dále minimální čas výměny nástroje díky velice rychlému zastavení a opětovnému roztočení vřetene. Nejmarkantněji se tato vlastnost projeví při synchronním závitování, kdy požadujeme jak vysoký krouticí moment, tak maximální dynamiku při reverzaci na dně závitu. Není tedy divu, že stroj Brother dosáhl při optimálních podmínkách při závitování M20x2,5 řezné rychlosti 377 m/min!

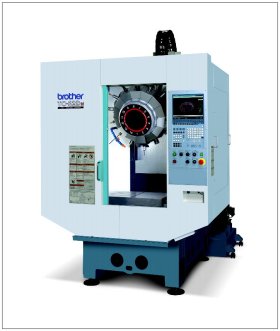

Základní technické parametry stroje Brother TC-S2DN se zvýšeným krouticím momentem vřetene:

Vřeteno
Maximální otáčky	10 000 ot/min
Maximální krouticí moment	92 N·m
Maximální výkon	26,2 kW
Lineární osy
Pojezdy X/Y/Z	500/400/300 mm
Rychloposuvy	50 m/min
Pracovní stůl
Upínací plocha	600x400 mm
Maximální zatížení	300 kg
Výměna nástrojů
Kapacita zásobníku	14/21 (opce)
Čas výměny nástroje (nástroj-nástroj)	0,15 s
Čas výměny nástroje (tříska-tříska)	1,5 s
Maximální délka nástroje	250 mm
Rozměry stroje
Půdorysná plocha	1560 x 2829 mm
Výška	2592 mm
Hmotnost	2250 kg

V letošním roce přichází Brother s významnou inovací svých vřetenových jednotek, kterou je zvýšení maximálního krouticího momentu. Dochází tak k rozšíření možnosti volby provedení vřetene (nyní standardně 10 000 ot/min, opčně 16 000 ot/min) u stávajících modelových řad o vysoce výkonnou variantu. Motivací tohoto vývoje bylo zvýšení technologických možností strojů zejména v oblasti osových operací.

Nový pohon disponuje dostatečnými parametry pro vrtání doplna nástrojem o ø40 mm do slitin Al a o ø30 mm do konstrukčních ocelí. Při závitování lze řezat až M36 do slitin Al a M27 do konstrukčních ocelí.

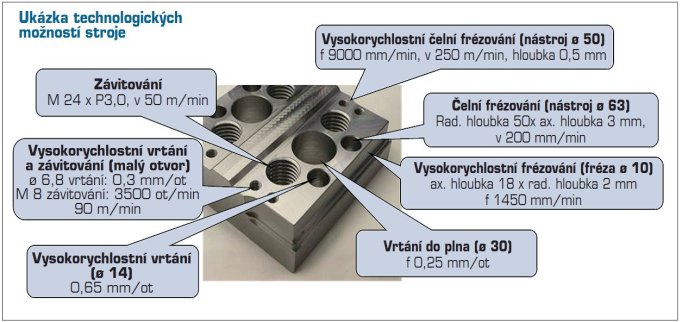

Na obrázku je příklad obrobku demonstrujícího nové možnosti stroje při obrábění oceli 12 050 jak osovými, tak frézovacími nástroji.
