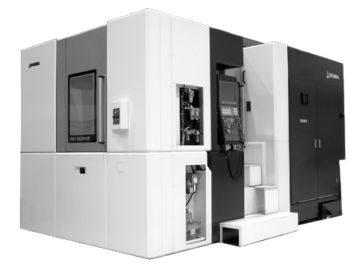

Okuma MA-500HII

Stroje MA-HII jsou čtyřosá vodorovná obráběcí centra s rotační výměnou palet stabilně dosahující vysoké přesnosti, spolehlivosti a produktivity. Tyto stroje pro sériovou výrobu nebo výrobu forem se vyznačují velkým pracovním prostorem, rychlými posuvy a nízkými provozními náklady díky delším servisním intervalům vřetena, snadnější údržbě a vynikajícímu systému mazání.

Produktivita

Díky tuhostně optimalizovanému stojanu a silnějším motorům na osách v kombinaci s kuličkovými šrouby uloženými ve vyztužených konzolách lze dosáhnout ve všech osách rychloposuvu 60 m/min a zrychlení 0,7 G.

Vedlejší časy redukuje rychlá výměna nástroje 2,0 sec (4,4 sec tříska-tříska). Standardní řetězový zásobník pro 40 nástrojů lze volitelně změnit za regálový zásobník až pro 285 nástrojů (opce). Příprava dalšího nástroje pro výměnu trvá 12 sec. Výměna palety trvá 12 sec. Rotační systém výměny 2 palet lze rozšířit na systém s 6/10/12 paletami nebo pružný výrobní systém pro více strojů (opce).

Podle účelu použití (obráběného materiálu) lze volit z široké nabídky vřeten

• Standardní (ocel): 6.000 ot/min; 30/22 kW; 606/349 Nm
• Širší rozsah (ocel, Alu): 12.000 ot/min; 37/26 kW; 419/194 Nm
• Velmi těžké (inconel, titan): 6.000 ot/min; 45/37 kW; 1.071/637 Nm
• ALU – vysokorychlostní: 20.000 ot/min; 30/22 kW; 57 Nm

Přesnost

Thermo-Friendly Concept je technologie kontroly teplotních deformací zahrnující mechanickou strukturu stroje, krytování, chlazení a aktivní teplotní kompenzaci. Díky ní jsou všechny klíčové komponenty rozměrově stabilní i při změnách okolní teploty a je možné vynechat zahřívací cyklus.

Bez kompenzace způsobí zvýšení okolní teploty o 8°C rozdíl 8 μm (změřeno na MA-600HII během 24 hod).

• Dvoustranná přesnost nastavení polohy osy X-Y-Z: 2,3 – 2,8 – 2,9 μm na zdvihu 1000-900-1000 mm
• Dvoustranná opakovatelnost nastavení polohy osy X-Y-Z: 2,3 – 2,6 – 2,2 μm na zdvihu 1000-900-1000 mm
• Vyztužené konzoly uložení kuličkových šroubů
• standardně chlazené kuličkové šrouby X a Z-osy; chlazení konzoly motoru Y-osy
• Indexování stolu 1°; časy 90°: 2,0 sec
• Indexování stolu 0,001° (opce); časy 90°: 2,5 sec
• Ložiska vřetena symetricky chlazena olejem ve dvojitém plášti
• Vysoce tuhé lože ustavené pouze na třech bodech pro snadnou instalaci a stabilně vyšší přesnost

Prvky a technologie pro úsporu energie

Použitím pokročilého systému mazání je dosaženo 40 % úspory oleje v porovnání s předchozí verzí stroje.

Příjemná práce

• Stroj je vybaven stropními dveřmi nad pracovním prostorem pro přímé naložení obrobku.
• Efektivní odvod třísek ze stroje zajišťuje spirálový dopravník (pod výměnou palet) a článkový dopravník (skrz lože pod stojanem) izolovaný od struktury stroje.
• Oplach třísek zamezuje shromažďování třísek v pracovním prostoru stroje.
• Velký objem nádrže chladicí kapaliny pro dlouhodobě bezstarostný provoz.
• Nástrojová sonda pro automatickou délkovou kompenzaci nástroje / detekci poškození nástroje s přesností 1 μm (opce)
• Obrobková měřící sonda s přesností 1 μm pro nastavení nuly (opce)
• Řídicí systém OSP-P300M je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
• Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
• Snadno ovladatelný otočný panel s 15“ dotykovou obrazovkou odolnou proti poškrábání zobrazí mnohem více informací než dříve.
• Panel disponuje rozhraním Ethernet a USB, kapacita vnitřní paměti je 2 GB.

Hi-tech mechatronické prvky

• Hi-Cut Pro – nastaví rychlosti a zrychlení pro ostřejší hrany a plynulejší zaoblení
• Hi-G Control – nastaví zrychlení a zpomalení pohonů os pro omezení vibrací a rychlejší
• Machining Navi M-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.
• Machining Navi M-i (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém automaticky mění otáčky vřetena.
• Collision Avoidance System (opce) – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
• Advanced One-Touch IGF (opce) – Jedna obrazovka ukazuje aktuální pozici, 3-D simulaci, seřizovací listy (možnost importu z Excelu) a další. Snižuje se nutnost přepínání obrazovek a pohybů kurzorem. Vytvářet program a editovat další operace je možné přímo z listu procesu. Obsluha je snadná a odpadá nutnost pamatovat si G a M kódy.
• One Touch Spreadsheet (opce) – umožňuje použít tabulky programu Excel přímo v systému
