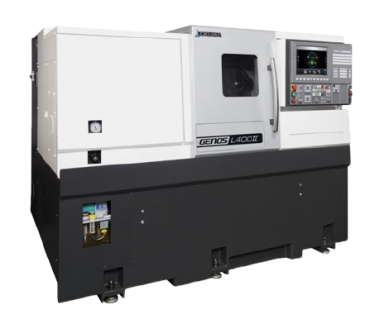

Okuma Genos L400II-e Lx1100
CNC soustruh se dvěma řízenými osami X, Z a s koníkem.
Koncepce
GENOS = Global Efficient NO.1 Standard
Stroje nové série GENOS L400II-e jsou tuhé, velmi přesné a vysoce produktivní stroje s výborným poměrem cena/výkon. Tyto stroje vycházejí z tradiční koncepce, díky které dosahují vysoké kvality výroby a snadno se ovládají. Velká škála variant provedení vyhoví každému obrobku od příruby po hřídel s členitým tvarem z tyčového polotovaru.
Příjemná práce, výborná rozšiřitelnost
- jednoduchostí obsluhy a současně i otevřeností systému je vhodný pro malé dílny i zařazení do výrobních linek
- snadná editace příkazů v programu jedním dotykem
- Řídicí systém OSP-P300LA je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.
- Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.
Prvky a technologie pro úsporu energie
- funkce ECO Stop nabízí úspory energie vypínáním nepoužitých agregátů. Po dokončení operace se po nastaveném čase vypnou některá zařízení (čerpadlo chlazení vřetena, oplach třísek, osvětlení, čerpadlo hydrauliky, atd.)
- přerušovaný provoz dopravníku třísek a odsávání pracovního prostoru
- úsporné řídicí jednotky a servopohony
Hi-tech mechatronické prvky
- Harmonic spindle speed control (opce) – redukuje vibrace (chatter) u dlouhých, štíhlých, tenkostěnných součástí okamžitou změnou otáček vřetene
- Variable spindle speed threading (opce) – vysoká přesnost synchronizace posuvu s měnícími se otáčkami vřetene (pro snížení vibrací) zaručuje, že závit bude perfektní napoprvé
- Deep hole synchro tapping - cyklus pro synchronní závitování hlubokých děr
- Real 3D simulation - 3D simulace obráběcího procesu na obrazovce
- Advanced One-Touch IGF-L (opce) – po interaktivním zadání vstupních údajů (polotovar a výsledný tvar součásti) se automaticky nastaví řezné podmínky a vytvoří se part program, který může být přímo spuštěn (celý nebo po částech). Pokud je detekován problém, je možné jej rychle opravit, a tím urychlit výrobu první součásti
Technická data
Pracovní prostor | |
| Velikost sklíčidla | 10 " |
| Max. oběžný průměr | 520 mm |
| Obráběný Ø - max. | 330 mm |
| Max. obráběná délka | 1100 mm |
Vřeteno | |
| Otáčky | 25 - 3000 ot/min |
| Zakončení vřetene | JIS A2-8 |
| Vrtání vřetene Ø | 80 mm |
| Výkon | 15,0/11,0 kW |
NC koník | |
| Upnutí hrotu | 4 MK |
| Pojezd | 100 (pinola) mm |
Revolverová hlava | |
| Počet nástrojových míst | 12 |
| Upnutí: vnější obrábění | 25 x 25 mm |
| Upnutí: vnitřní obrábění - Ø | 40 mm |
| Indexace: 1 poloha / 6 poloh | 0,3 s |
| Otáčky hnaného nástroje | - ot/min |
| Výkon | - kW |
Rychloposuvy | |
| Osa X | 25 m/min |
| Osa Y | - m/min |
| Osa Z | 30 m/min |
| Osa W | - m/min |
| Osa C | - ot/min |
Pojezdy | |
| Osa X | 230 mm |
| Osa Y | - mm |
| Osa Z | 1144 mm |
Ostatní | |
| Motor čerpadla | 550 W |
Strojní data | |
| Šířka | 3537 mm |
| Hloubka | 1983 mm |
| Výška | 2057 mm |
| Zastavěná plocha | 7,01 m² |
| Hmotnost stroje | 5100 kg |
Další úkony zahrnuté do ceny
- Instalace a uvedení do provozu u zákazníka, uzavřené potvrzením předávacího protokolu.
- Zaškolení obsluhy na stroji.
- Bezplatná účast dvou osob na programovacím kurzu.
