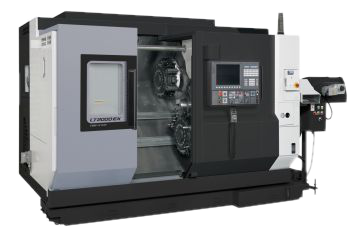

CNC soustruh se dvěma rovnocennými vřeteny a třemi revolverovými hlavami, poháněnými nástroji ve všech hlavách, s osami C, XA, XB, XC, ZA, ZB, ZC, W

Soustružnická centra se dvěma rovnocennými vřeteny a 2 nebo 3 rovnocennými revolverovými hlavami. V případě dvou hlav mohou obě hlavy pracovat s oběma vřeteny. Pokud je stroj vybaven třemi hlavami, může spodní hlava pracovat s oběma vřeteny a horní hlavy s bližšími vřeteny. Každá hlava se může věnovat svému vřetenu nebo si mohou asistovat u jednoho vřetena, pokud je na jednom vřeteni operace delší. Jeden stroj je schopen velmi produktivně zajistit kompletní obrobení součásti. Kromě os X a Z mohou být všechny revolverové hlavy vybaveny také Y-osami. Vřetena mají synchronizované C-osy, díky kterým si mohou předávat obrobek za rotace. Ke stroji lze připojit tyčový podavač nebo horní gantry nakladače (pro jeden nebo dva stroje).

Thermo-Friendly Concept zaručuje výjimečnou rozměrovou stabilitu i při změnách okolní teploty nebo prodlevách činnosti stroje. Snižuje tím nutnost zásahu kompenzace. Konstrukce skloněného skříňového lože zaručuje termální stabilitu a vysokou tuhost pro stabilní a přesnou výrobu.

Prvky a technologie pro úsporu energie

• Po dokončení operace se po nastaveném čase vypnou některá zařízení (čerpadlo chlazení vřetena, oplach třísek, osvětlení, čerpadlo hydrauliky, atd.)
• V průběhu obrábění je přerušovaně řízen provoz dopravníku třísek a odsávání pracovního prostoru.
• Není potřeba klimatizace místnosti. Dokud je obsluha v tepelné pohodě, pak stroj i při změnách teploty dosahuje přesnosti strojů v klimatizovaném prostředí.
• Stroj je vybaven úspornou řídicí jednotkou a motory PREX (frézovací vřetena).
• Motory PREX (Permanent magnet interpolation reluctance motor with multilayer slit structure) jsou určeny pro vestavbu do vřeten obráběcích strojů. Jsou efektivnější a výkonnější díky velkému počtu štěrbin a malému množství permanentních magnetů na rotoru. Díky tomu mohou být kompaktnější a mají menší setrvačné hmoty. V porovnání s předchozí generací indukčních motorů jsou úspornější o 5 – 13 %. Tyto motory získaly pro svůj výjimečně úsporný provoz ocenění Japonské Strojní Federace.

Stroj zcela pod kontrolou

Řídicí systém s dotykovou obrazovkou OSP-P300L je vlastním systémem firmy Okuma, což jí umožňuje zavádět funkce přímo určené jejich strojům. Jednou z významných vlastností systému, klíčovou pro mnoho zákazníků, je např. schopnost stroje navázat na poslední blok po přerušení chodu programu.

Tato verze systému má vyladěno ovládání, aby urychlovalo a lépe vyhovovalo práci obsluhy. Nováček i profesionál má stroj vždy zcela pod kontrolou. Stačí vybrat jedno ze tří hlavních prostředí (nastavení/programování/nástroje), a pak se jen dotýkat obrazovky.

Okuma je také výrobcem vlastních elektromotorů, pohonů a odměřování. Všechna odměřování jsou ve standardu (již od roku 1963) absolutní, a odpadá tím nutnost najíždět po spuštění stroje do referencí. Vlastním vývojem všech rozhodujících uzlů Okuma přebírá plnou odpovědnost za jejich součinnost, a tedy celkovou funkci stroje. To je význam hesla One Source. First Choice.

• Collision Avoidance Systém (opce) – Kontrola kolizí v reálném čase pro automatický nebo manuální režim na základě 3D modelu obrobku a nástrojů.
• Machining Navi L-g (opce) – Systém potlačení vibrací adaptivní změnou otáček vřetene pro přesun obráběcího procesu do stabilní oblasti řezných podmínek. Systém nabídne několik řezných rychlostí k volbě.



Pracovní prostor
Velikost sklíčidla	- "
Max. oběžný Ø	400 mm
Obráběný Ø - max.	210 mm
Max. obráběná délka	130 mm
Vřeteno
Otáčky	50 - 6000 (50 - 5000) ot/min
Zakončení vřetene	140 flat (JIS A2-6)
Vrtání vřetene Ø	62 (80) mm
Výkon	11,5/7,5 (22/15) kW
Vedlejší vřeteno
Otáčky	50 - 6000 ot/min
Zakončení vřetene	140 flat
Výkon	11,5/7,5 kW
Revolverová hlava
Počet nástrojových míst	H/D: 16 (12)
Upnutí: vnější obrábění	20 x 20 mm
Upnutí: vnitřní obrábění - Ø	32 mm
Indexace: 1 poloha / 6 poloh	0,3 s
Otáčky hnaného nástroje	50 - 6000 ot/min
Výkon	5,5/3,7 kW
Rychloposuvy
Osa X	30 m/min
Osa Y	- m/min
Osa Z	40 m/min
Osa W	32 m/min
Osa C	200 ot/min
Pojezdy
Osa X	XA/XB/XC: 205 mm
Osa Y	- mm
Osa Z	ZA/ZC: 400; ZB:730 mm
Osa W	760 mm
Ostatní
Objem nádrže chladicí kapaliny	327 L
Motor čerpadla	3x 800 W
Strojní data
Šířka	3745 mm
Hloubka	2467 mm
Výška	2260 mm
Zastavěná plocha	9,24 m²
Hmotnost stroje	8500 kg

• Instalace a uvedení do provozu u zákazníka, uzavřené potvrzením předávacího protokolu.
• Zaškolení obsluhy na stroji.
• Bezplatná účast dvou osob na programovacím kurzu.
